- Schulz CSV 20 Max
O Schulz CSV 20 Max é um compressor de ar de 5 cv e 20 pcm com cabeçote em V de dois estágios, que atinge 175 psi sobre reservatório de 200 L. É um modelo de oficina profissional e pequena indústria, parente direto do MSV 20 Max, com o qual divide camisas, tampas de cilindro, serpentina e virabrequim. A posição dos cilindros em V melhora a refrigeração, mas palhetas, juntas e anéis continuam sendo itens de desgaste que determinam a vazão e o consumo de óleo.

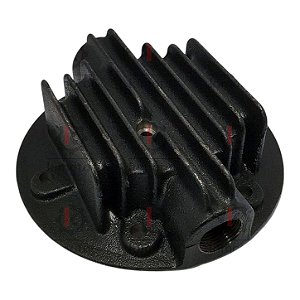

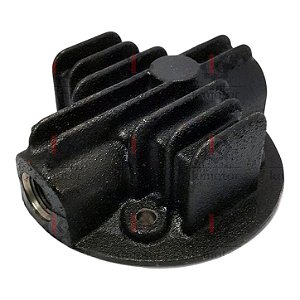

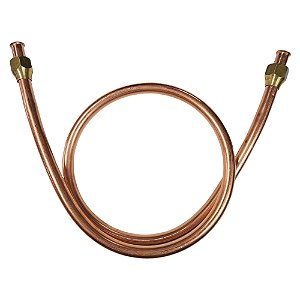

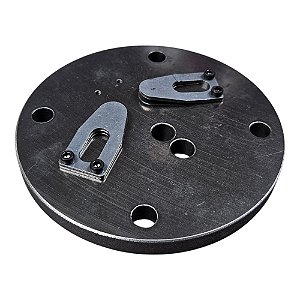

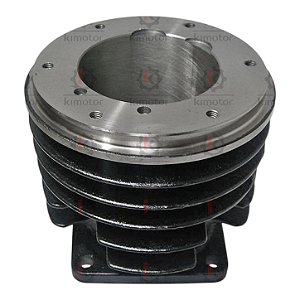

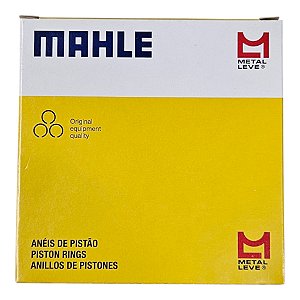

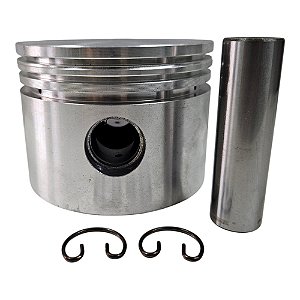

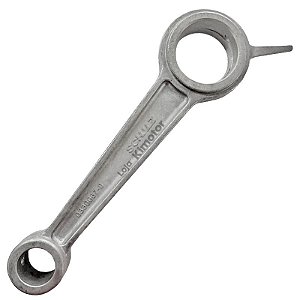

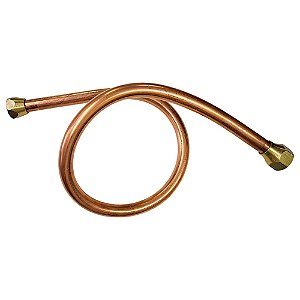

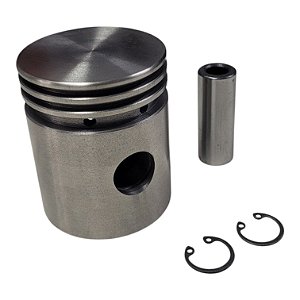

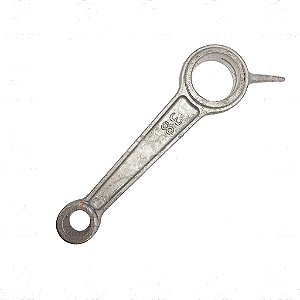

Na Kimotor você encontra peças originais e compatíveis para o CSV 20 Max: kit de juntas, palhetas e placas de válvulas de baixa e alta pressão, anéis, pistões, bielas, camisas, tampas de cilindro, elemento filtrante, válvula de retenção, serpentinas, retentor e virabrequim. Como assistência técnica autorizada Schulz, fazemos a manutenção na oficina em Santo Amaro e enviamos para todo o Brasil.

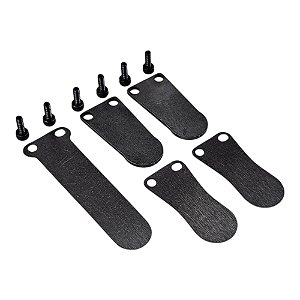

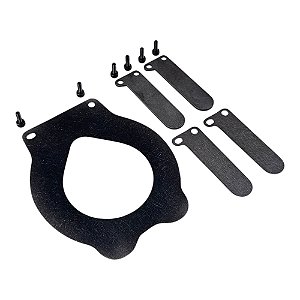

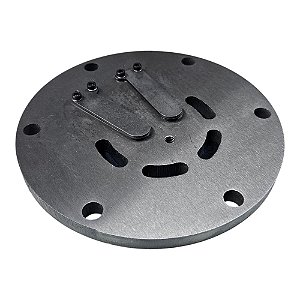

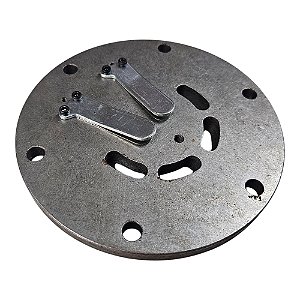

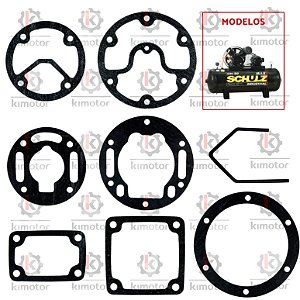

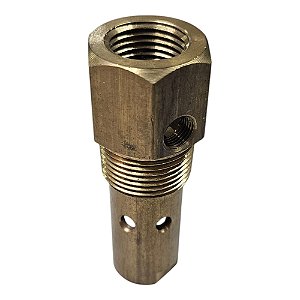

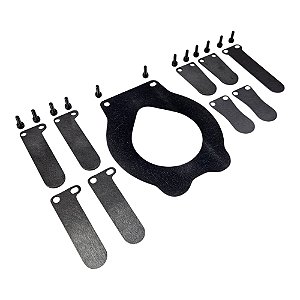

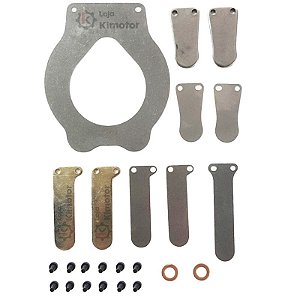

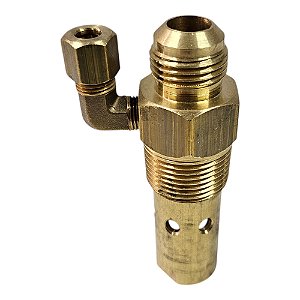

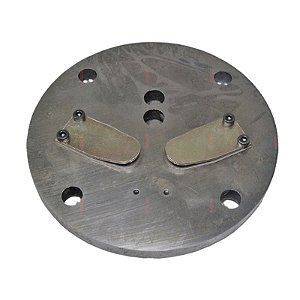

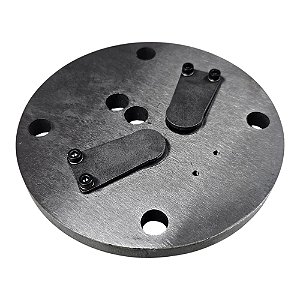

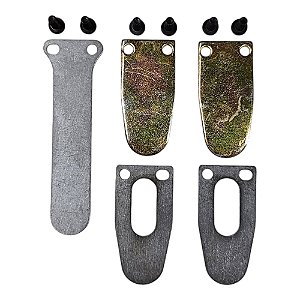

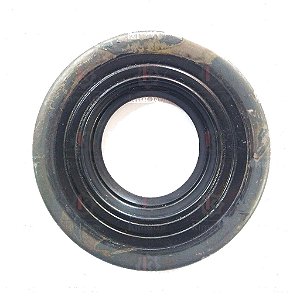

Trocas mais comuns: Kit de juntas, Kit de palhetas — baixa pressão, Kit de palhetas — alta pressão, Placa de válvulas — baixa pressão, Kit de anéis do pistão — alta pressão, Elemento filtrante, Válvula de retenção, Retentor.
| Potência | 5 cv |
|---|---|
| Vazão (deslocamento) | 20 pcm (566 L/min) |
| Pressão máxima | 175 psi (12 bar) |
| Reservatório | 200 L |
| Nº de pistões | 2 (em V) |
| Nº de estágios | 2 |
| Lubrificação | Óleo |
| Volume de óleo | 900 mL |
| Visor de óleo | 3/4" |
Peças de reposição para o Schulz CSV 20 Max
Preços e estoque atualizados em 14/10/2026; valor e disponibilidade finais são confirmados no carrinho.
Manutenção do Schulz CSV 20 Max
- Confira o nível de óleo pelo visor diariamente; use óleo ISO VG 100 para compressores alternativos, cerca de 900 mL, conforme o manual.
- Drene o reservatório ao fim de cada dia de trabalho.
- Troque o elemento filtrante antes de saturar; filtro sujo reduz a vazão do estágio de baixa.
- Mantenha as aletas dos cilindros e a serpentina intermediária limpas para o ar chegar frio ao estágio de alta.

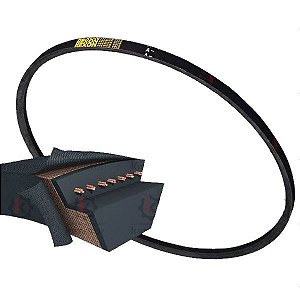

- Verifique a correia e a polia; ruído metálico na partida pode indicar válvula de retenção sem alívio.
- Teste a válvula de segurança periodicamente e mantenha o pressostato na regulagem de fábrica.
Perguntas frequentes
Quais peças mais desgastam no CSV 20 Max?
Palhetas e juntas do cabeçote, seguidas pelos anéis do pistão de alta pressão. Elemento filtrante e válvula de retenção são trocas periódicas, e o retentor costuma ser substituído quando aparece óleo na base do cabeçote.
CSV 20 Max e MSV 20 Max usam as mesmas peças?

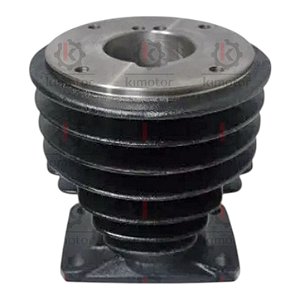

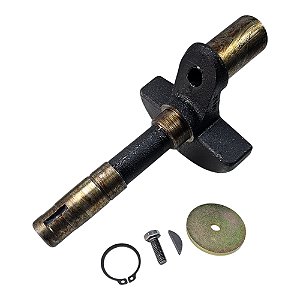

Em grande parte sim: camisas, tampas de cilindro, serpentina intermediária, virabrequim, palhetas e placas são compartilhados. A diferença está na disposição dos cilindros, em V no CSV e em linha no MSV. Confirme o modelo na plaqueta.
O compressor passa óleo para a linha de ar. O que fazer?
Verifique primeiro se o nível não está acima da marca. Se estiver correto, o problema são anéis gastos ou camisa ovalizada. Um filtro coalescente na saída ajuda, mas não resolve a causa.
Qual óleo usar no CSV 20 Max?
Óleo mineral para compressores de pistão ISO VG 100, cerca de 900 mL. Troque nos intervalos do manual e sempre que apresentar cor escura ou aspecto leitoso.
Vocês fazem reparo no cabeçote?

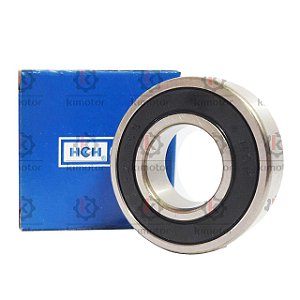

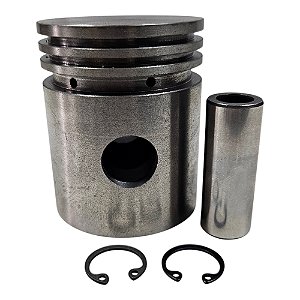

Sim. A Kimotor é assistência técnica autorizada Schulz e faz a revisão completa do CSV 20 Max, com troca de camisas, pistões, anéis, bielas e rolamentos, na oficina em Santo Amaro.
Artigos técnicos
Para entender o que desgasta no Schulz CSV 20 Max e como fazer a manutenção certa.
- Trocando o óleoQuando trocar, como conferir o nível e por que o óleo certo prolonga a vida do cabeçote.
- Válvulas do compressor de arAdmissão, descarga, retenção, segurança e alívio: o que cada uma faz e como falham.
- Anéis do pistão: funçõesCompressão, raspagem e controle de óleo: sintomas de anel gasto e quando trocar.
- Compressor não desliga?O teste do registro fechado que aponta a causa em minutos e o que fazer em cada caso.
- Compressor liga e desliga toda hora?Água no reservatório, vazamento ou consumo: o teste de 5 minutos e as causas do ciclo curto.
- Motor não parte ou desarma?Térmico, tensão, capacitor e válvula de retenção: o que verificar antes de chamar o técnico.
Calculadora de queda de pressão · Ficha técnica comparativa · Todos os artigos
Precisa de assistência técnica para o Schulz CSV 20 Max?
Somos assistência técnica autorizada Schulz em Santo Amaro, São Paulo. Revisão, troca de peças e diagnóstico de perda de pressão na oficina.
