Peças para compressor Schulz CSD 5/30L isento de óleo
O Schulz CSD 5/30L é um compressor de ar isento de óleo de 1 cv, 5 pcm e 120 psi, com reservatório de 30 L. É o modelo mais comum em consultórios odontológicos com uma cadeira, além de laboratórios de prótese, estúdios de tatuagem e aerografia. Como não usa óleo, o ar sai limpo para a caneta de alta rotação e para a seringa tríplice. Em troca, os anéis de teflon do pistão e as palhetas trabalham a seco e são as peças que mais pedem reposição.
A Kimotor tem peças de reposição para as duas versões do CSD 5 (bloco baixo e bloco alto): kit de anéis do pistão, kit de juntas, palhetas, placa de válvulas, biela, cilindro, válvula de retenção, serpentina, rolamento, filtro de ar e elemento filtrante. Fazemos a manutenção preventiva e o reparo na oficina em Santo Amaro e enviamos para todo o Brasil.

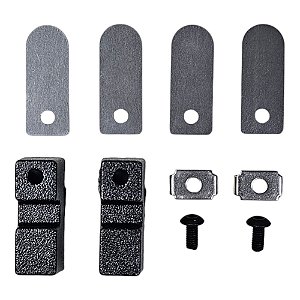

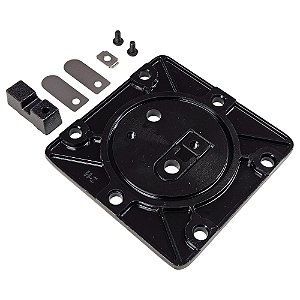

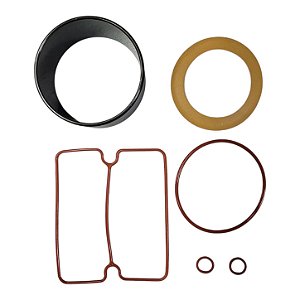

Trocas mais comuns: Kit de anéis do pistão, Kit de juntas, Kit de palhetas, Placa de válvulas, Elemento filtrante, Válvula de retenção, Filtro de ar.
| Potência | 1 cv (0,75 kW) |
|---|---|
| Vazão (deslocamento) | 5 pcm (141 L/min) |
| Pressão máxima | 120 psi (8,3 bar) |
| Reservatório | 30 L |
| Nº de pistões | 2 |
| Nº de estágios | 1 |
| Rotação | 1.680 rpm |
| Acionamento | Direto |
| Lubrificação | Isento de óleo |
| Tempo de enchimento | 2 min 30 s (dado do fabricante) |
| Peso | 33 kg |
| Alimentação | Monofásica 127 V ou 220 V (conforme versão) |
Peças de reposição para o Schulz CSD 5/30L Isento de Óleo (Odontológico)
Preços e estoque atualizados em 14/10/2026; valor e disponibilidade finais são confirmados no carrinho.
Este modelo tem 2 variantes. Confira na plaqueta ou na placa de válvulas qual é a sua antes de escolher as peças.

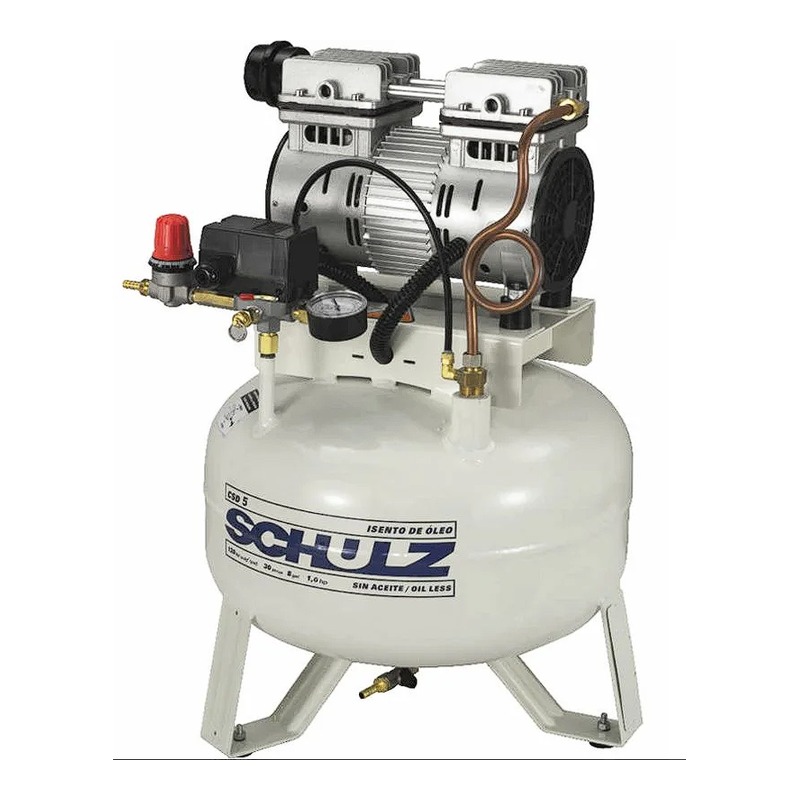

Isento – CSD 5 – V.1 (Baixo)
Vazão 5 pcm · Pressão 120 psi · Óleo Isento de óleo

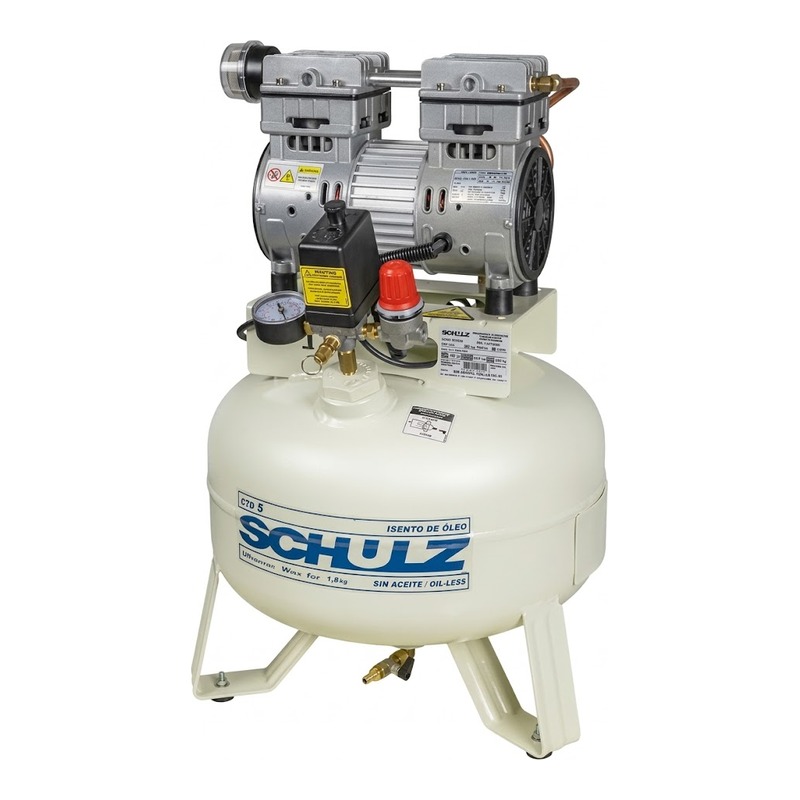

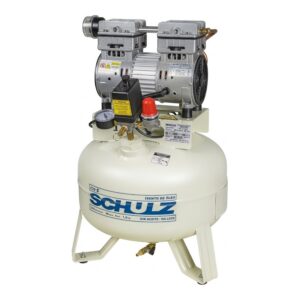

Isento – CSD 5 – V.2 (Alto)
Vazão 5 pcm · Pressão 120 psi · Óleo Isento de óleo
Manutenção do Schulz CSD 5/30L Isento de Óleo (Odontológico)
- Nunca lubrifique o cabeçote: o CSD 5 é isento de óleo e qualquer óleo contamina o ar e destrói os anéis de teflon.
- Drene o reservatório todos os dias no fim do expediente; no consultório, água no tanque vira umidade na caneta e nas pontas.
- Troque o elemento filtrante com regularidade; ar com poeira acelera o desgaste dos anéis e das palhetas.
- Respeite o ciclo de trabalho intermitente: se o compressor não desliga, há consumo acima da capacidade ou vazamento.
- Substitua o kit de anéis e as juntas quando o tempo de enchimento aumentar ou a pressão máxima não for atingida.
- Verifique a válvula de retenção e a válvula de segurança a cada revisão.
Perguntas frequentes
O ar do CSD 5/30L é realmente isento de óleo?
Sim. O cabeçote não tem carter nem óleo; o pistão trabalha com anéis de teflon autolubrificantes. Por isso o ar sai sem névoa de óleo, como exige o uso odontológico e laboratorial. Mesmo assim, drene o reservatório todos os dias para controlar a umidade.
Quais peças mais desgastam no CSD 5 isento de óleo?
Kit de anéis do pistão e palhetas, por trabalharem a seco. Juntas, elemento filtrante e válvula de retenção vêm em seguida. Quando o compressor demora a encher, o primeiro suspeito é o kit de anéis.
Existem versões diferentes do CSD 5? As peças são iguais?

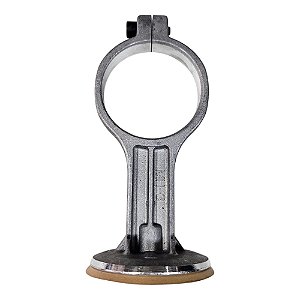

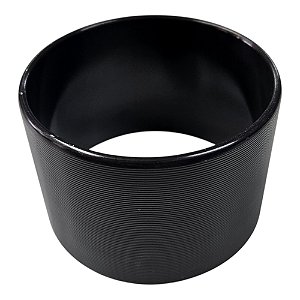

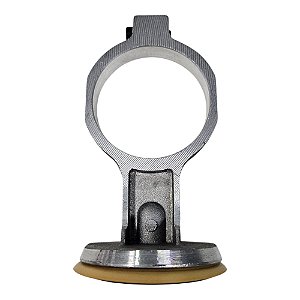

Sim. Há duas versões de bloco, chamadas de baixo e alto. Pelo cadastro da loja, juntas, palhetas, placa de válvulas e anéis são os mesmos nas duas; biela, rolamento e cilindro mudam conforme a versão. Na descrição de cada peça indicamos a versão e, em dúvida, enviamos as medidas para conferir.
O CSD 5/30L é silencioso o bastante para consultório?
Ele gira em rotação baixa, o que o deixa mais silencioso que compressores de acionamento direto comuns, mas não é um modelo encapsulado. Em consultórios pequenos o ideal é instalá-lo em sala de máquinas ou armário ventilado.
A Kimotor faz a manutenção do compressor odontológico CSD 5?
Sim. Somos assistência técnica autorizada Schulz e fazemos revisão, troca do kit de anéis e reparo completo na oficina em Santo Amaro, inclusive em garantia. Também enviamos as peças para todo o Brasil.
